| 是否进口否 | 产地苏州 |
| 加工定制是 | 类型***电阻箱 |
| 品牌JETHLEY/吉事励 | 型号DCL-R-P |
| 测量范围1W-120KWΩ | 准确度等级0.2% |
| 外形尺寸800×1800×900mm | 适用范围各类开关电源、发电机组、逆变器等产品的日常维护测试、出厂检验测试和产品老化 |
| 规格5KW |
展开
吉事励供应3-2000KW可编程直流负载 测通信直流设备输出功率

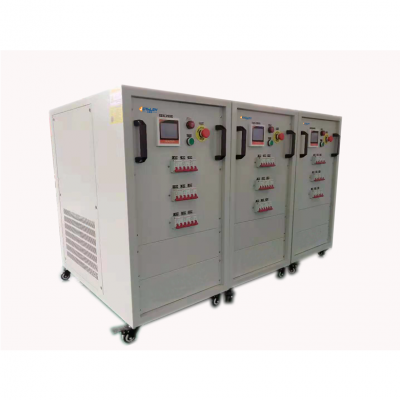

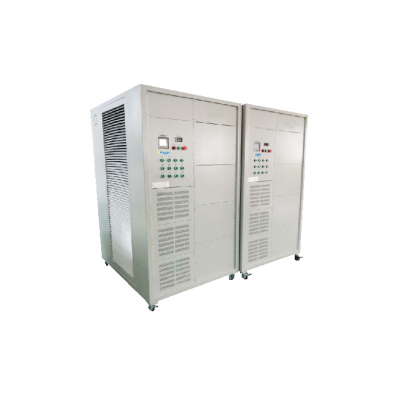

【产品外观】
【产品概述】
DCL- R系列直流负载内置***合金电阻丝材料，采用耗能方式工作，散热采用强制风冷方式，风机采用小型轴流风机，具有风量大，散热性好，噪音小的特点，应用于检测车载电源，蓄电池充放电，直流焊机，直流屏，UPS设备，开关电源等通信直流设备的输出功率和带载能力。
【产品特点】
◇控制方式：按钮控制或开关切换；
◇采用不锈钢合金电阻制造，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移；
◇用户可根据性能参数、检测要求，设定调整放电功率、设定放电时间、定时时间到自动关断负载；
◇检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力；
◇模拟各类复杂工作环境，功率的突加突卸，检测放电设备的实际带载能力和效率；
◇急停和温度保护，超载，短路，过温设备自动切断；
◇具有过温保护功能和温度设定（0~100°）以及温度监测功能；
◇合金电阻丝材料介绍：
(1) 合金电阻丝材料选用***（工作温度不超过1300°C)、电气***、 温漂系数小(5*10-5/°C)的银铭合金 (NiCr6023) 。
(2) 功耗电阻各组成部分的材质都有严格规定，管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材 料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2&＃39; 接线螺丝及固定螺丝柱采用***及***的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制，可保证批星生产的合金电阻具有高度一致的性能。
(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质， 散热片绕制间隔小千或等于3mm土2。
(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。
(5)合金电阻在正常工作状态下散热片平均温度≤300℃，不超过320℃，距离电阻至高温度1300℃有近5倍的裕度，这样就保证合金电阻可以上时间连续工作。
(6)在功率电阻达到300°—400°时，温漂仍≤±2%，从而保证了高温状态下，负载阻值不会有大的波动变化，无论在何种温度下都能加载稳定的功率值。
(7)无论冷态、热态下，负载误差≤±3%。
【产品规格】
| DCL- R系列直流载 | |||||||
| 型号Model | DCL- R05 | DCL- R10 | DCL- R20 | DCL- R30 | DCL- R50 | DCL- R100 | DCL- R300 |
| 放电功率 wattage | 5KW | 10KW | 20KW | 30KW | 50KW | 100KW | 300KW |
| 测试电压 Test voltage | 0-1500VDC（客户选配、特殊电压可订制） | ||||||
| 步进 Minimum step | 0.01KW | 0.1KW | 1KW | 1KW | 1KW | 2KW | 10KW |
| 显示Display | 电压、电流、功率 | ||||||
| 电压精度 Voltage precision | 0 . 5 % | ||||||
| 电流精度 Current precision | 0 . 5 % | ||||||
| 负载误差Load error | 3 % | ||||||
| 控制方式Control | 按钮控制或者开关切换 | ||||||
| 供电电压Power | 单相 220 VAC/ 50 HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护、 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP 30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于65 d B | ||||||
| 运行环境 Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||
| 重量Weight ( Kg) | 40 | 100 | 120 | 180 | 200 | 300 | 400 |
| 体积W×H×D( mm) | 430×450×540 | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1600×900 |
| 备注 | 电压档位、放电电流、功率大小可根据客户要求订制 | ||||||
